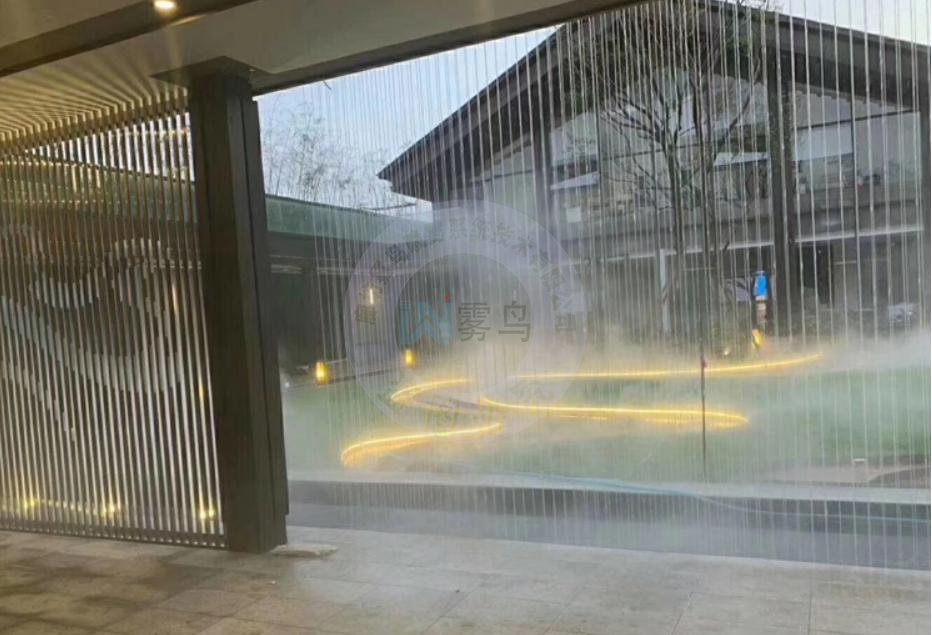

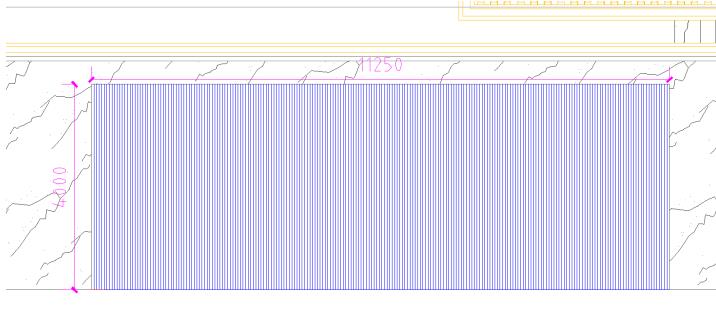

設計描述：高度4米，寬度11.25米，設計間距5厘米布局跟一根水線，總布局設計225根。
水線采用透明光纖拉直布局。大部采用噴頭與水線結合布局。噴頭布局225只。底部采用潛水泵循環水綜合布局利用，管道布局隱藏在墻體內。
設計說明：

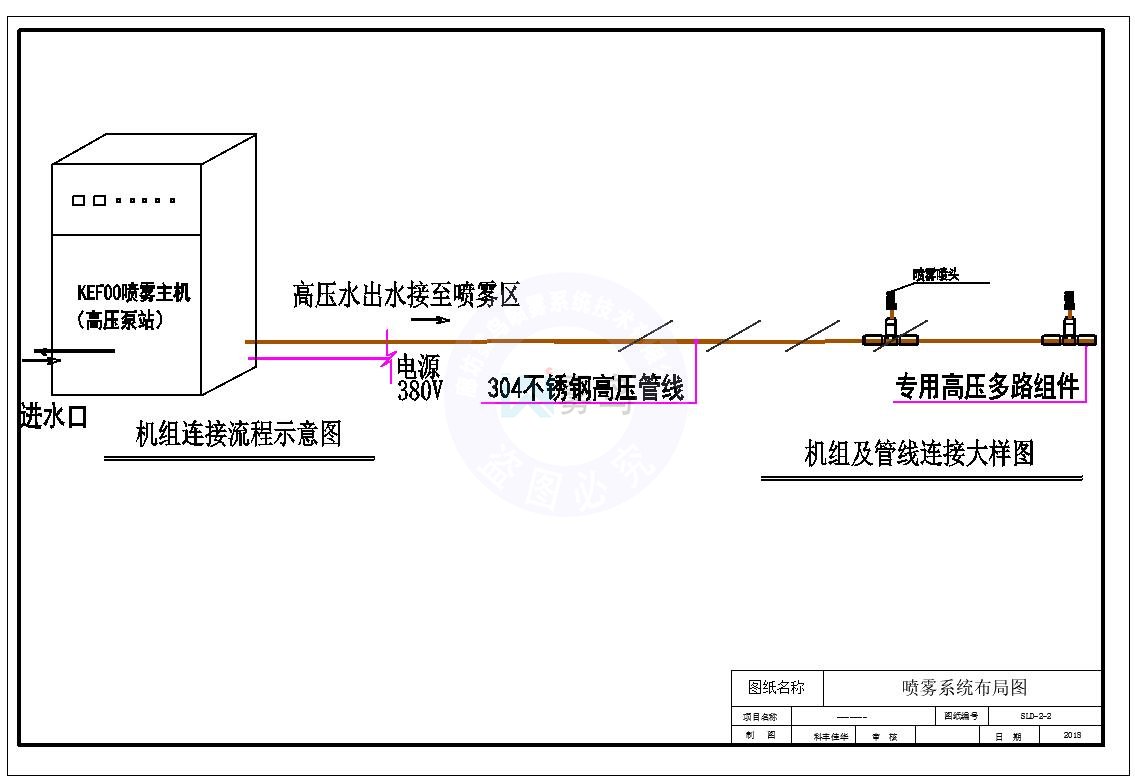

1、在噴霧機組邊要求水電到位，(供電380V;市政水大于2KG壓力)。
2、輸出管線材質： 304不銹鋼管線（∅9.52mm）；耐壓：11Mpa。
3、機組: 尺寸:800mm*600mm*1000mm；
按照現有圖紙及數量報價為69個噴嘴設計（目前是1米1個噴嘴，但是推薦1米布局2只噴嘴）
主機型號：KEFOO-0810-1.5，單臺功率1.5KW 內部系統構成:水處理裝置(二X過濾）、高壓裝置、自動控制系統、防雨隔音機柜；
電源:380VAC,50Hz； 水源:市政用水； 水源水壓:>2KG；
工作參數
額定壓力：4-6Mpa； 運行方式：連續運轉時間24小時間歇制;
流量功耗比：0.35t/度;工作噪音：<50分貝； 高壓驅動電機散熱方式：水冷直排式；
4、配件材質：
高壓管道：304不銹鋼管線，其耐壓等X＞1500psi；
高壓配件：
配件連接方式：卡套鏈接、快速連接設計；
安裝隱藏固定：通過填土回埋。
使用壽命：50年
5、噴霧噴頭：
基體材質：SUS316不銹鋼；
噴口孔徑：0.3mm；
霧化方式：純物理霧化，旋流式；
霧化顆粒粒徑：大于80%<1µm； 工作流量：0.05kg/30秒 ；
連接方式：快接式連接、自帶高壓密封。
使用壽命：10000小時零磨損。
霧化量：2立方米/單元/30秒（0.05kg)。
6、機組控制系統：整套主機設備智能控制系統組成，設備均安裝在密封機箱內，內外防雨機柜；可24小時自動循環控制，降低人工成本和能源成本。
7、內置高壓泵：采用了意大利泵機作為冷霧的動力來源。該泵采用科技的水利模型，結構組合設計獨特，高效節能，性能可靠，為整個系統的安全高效運行提供有效保障。
8、機組放置位置由甲方指定并提供。
|
序號 |
名稱 |
參數 |
數量 |
|
1 |
水簾噴嘴 |
2826 |
225套 |
|
2 |
水簾拉釘 |
|
225套 |
|
3 |
光纖 |
2.5mm光纖 |
1150米 |
|
4 |
主管道、管件、閥門 |
PPR63mm |
1套 |
|
5 |
自動補水循環水泵 |
18T/h |
1臺 |
|
6 |
控制箱 |
定做 |
1臺 |
|
7 |
水泵電纜 |
3*2.5平方電纜 |
10米 |
|
8 |
大部水箱裝置 |
定制 |
11.25米 |
|
9 |
底部拉板固定裝置 |
定制 |
11.25米 |
|
10 |
安裝附件 |
|
1批 |
|
11 |
運輸及保險 |
|
1項 |
|
12 |
安裝調試費 |
安裝不含土建、要求主機位水電到位，提前做好預埋管 |
|
|
13 |
水簾小計 |
|
|
|
1 |
集成噴霧主機 |
KEFOO-0810-1.5，功率1.5KW，380V，進口泵頭機組，集成電控手自動雙時間控制，集成二X過濾系統 |
1臺 |
|
2 |
紅寶石撞擊噴嘴 |
KEFOO-HBS015 |
69只 |
|
3 |
延長支管 |
KEFOO-YCG50 |
69只 |
|
4 |
304不銹鋼底座 |
KEFOO-KTD |
69只 |
|
5 |
304不銹鋼三通 |
KEFOO-KTS |
3只 |
|
6 |
304不銹鋼末段 |
KEFOO-KTM |
4只 |
|
7 |
304不銹鋼高壓管 |
KEFOO-BXG9.52 |
100米 |
|
8 |
固定R卡 |
KEFOO-R9 |
100只 |
|
9 |
綜合運輸及保險 |
|
1項 |
|
10 |
安裝調試費 |
安裝不含土建、要求主機位水電到位，提前做好預埋管 |
1項 |

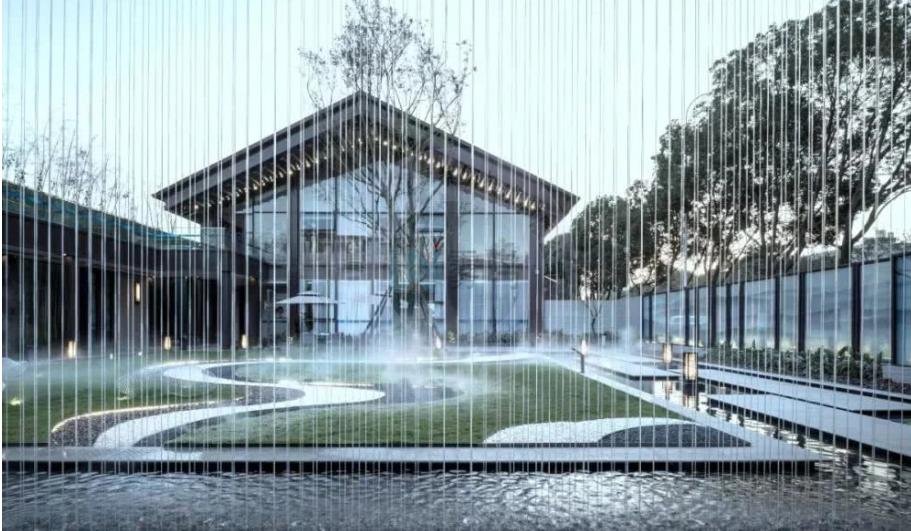

總結：固安玉蘭灣水幕簾+霧森噴霧景觀系統方案，霧鳥噴霧系統技術專注于噴霧降塵、加濕、除臭、降溫等領域，專業于光纖水簾，霧森系統領域，有全自動噴霧設備，生產廠家可定制貼牌，針對環境治理有豐富經驗。
