華電高科電纜專用串聯諧振裝置，采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用于35KV及其以下各類電纜的耐壓試驗。
國內電纜專用便攜式變頻諧振耐壓試驗裝置，適用于各類電纜的絕緣耐壓試驗
參考標準：GB50150-2006,DL/T849.6-2004 (電氣裝置安裝工程電氣設備交接試驗標準)
1.采用國內領先的大功率變頻控制電源及固定電抗器組合方式。
2.國內獨創的智能式掃頻方式，現場測試直接快速。
3.控制電源部分具有地線未接、過流、過壓、失諧(閃絡)、多重保護。
4.品質因素高，輸出電壓波形穩定，純正弦波，無諧波干擾。
5.體積小，重量輕，安裝方便，使用靈活。

技術參數：

產品描述：

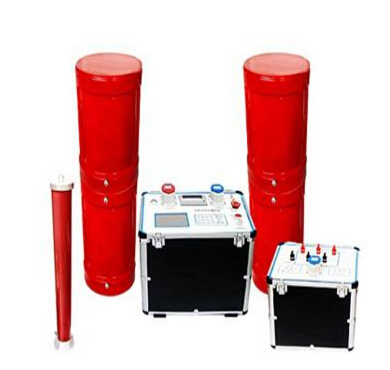

BPXZ-H系列電纜專用變頻諧振試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
BPXZ-H系列變頻諧振試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。BPXZ-H系列變頻諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置應該體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生。本系統中，要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運；電源采用220V單相或380V三相電源，方便現場取電；電抗器部分采用干式環氧澆注，美觀可靠，適合各類型電纜的要求。

變頻諧振試驗裝置
